這些機房布線規范你都知道嗎

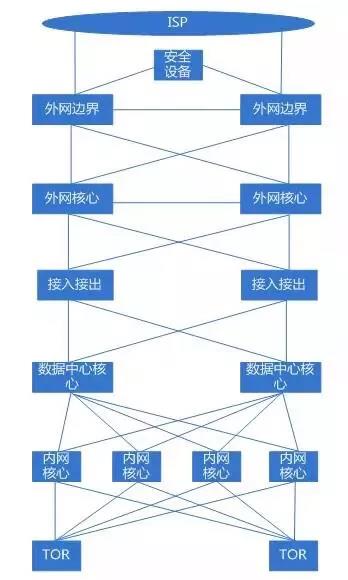

網絡核心設備，框式網絡設備，配備多個40G光口和10G光口等（具體看情況配置），40G光口通過MPO光纖下聯至機房內TOR，40G光口通過MPO光纖上聯至機房數據中心核心設備；

網絡核心設備，框式網絡設備，配備多個40G光口和10G光口等（具體看情況配置），40G光口通過MOP光纖下聯至內網核心，10G光口通過10G單模光纖連接傳輸（專線），10G光口通過10G多模光纖連接統一接入接出設備；

類似于NAT轉換設備，用于公網與私網地址之間轉換，單臺配備多個10G光口，10G光口通過多模光纖下聯數據中心核心，上聯外網核心；另外通過10G多模光纖連接會話同步交換機，用于不同設備間會話同步；

外網區域核心網絡設備，配備40G和10G光口，10G光口通過多模光纖下聯至統一接入接出、獨立外網區域的外網接入以及安全設備，40G光口通過MPO光纖上聯外網邊界；

與ISP互聯的網絡設備，配置40G和10G光口，10G光口通過單模光纖上聯至ISP設備，另外10G光口通過多模光纖連接安全設備，40G光口通過MPO光纖下聯外網核心；

類似于光纖的線材，兩端集成了光模塊，用于TOR交換機與服務器萬兆網口之間連接；

六類或者超六類銅纜線，RJ45接頭，用于ILO接入交換機與服務器千兆網口及網絡設備MGMT口之間連接；

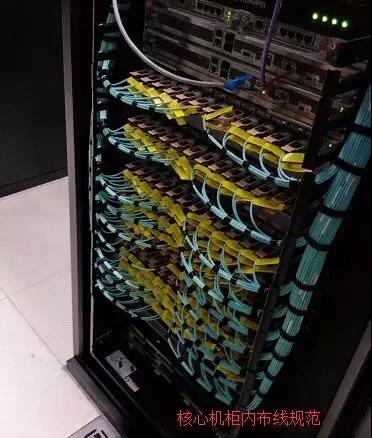

IDC核心網絡設備，尤其是內網核心設備，因與TOR互聯數量會比較多，因此光纖也會較多。核心網絡設備光纖布放必須整齊，不能橫豎亂穿插，機柜內布線美觀是網絡設備布線規范中重點之一，光纖布放示意圖：

光纖從設備的左側或者右側垂直布放，布放的地方不能擋住網絡設備進出風口。光纖每隔一段距離用魔術貼扎帶進行捆綁（注：不能用白色固定扎帶），但不能捆的太緊且彎曲度不能太大，100度到130度間，通常約110度（下同），要能松放自如，貼好標簽，插到設備端口上后盡量不要將標簽擋住，要有留一定長度空間方便拔插光纖。

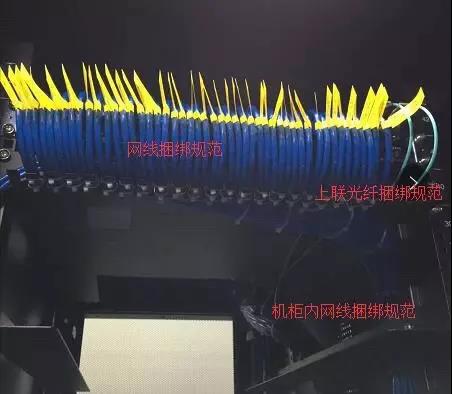

內網接入交換機位于機架頂端，內網TOR交換機40G的MPO光纖上聯到內網核心，10G－AOC線纜下聯至服務器。ILO交換機1G或者10G端口上聯到管理網核心，千兆端口下聯服務器，機房2個機柜一臺共用一臺內網TOR和1臺ILO接入交換機（本機柜內用5米線纜，跨相鄰機柜用8米線纜），每個機柜內大致放置18臺服務器。光纖和網線布放示意圖：

內網接入交換機布放的線纜通過理線器整理，在理線器上每4根網線用扎帶做捆綁，每一根網線上標有唯一的一個標簽，另一端放到機架內托盤位置。光纖下放長度無須太長，彎曲度不能太大，貼好標簽且上聯到不同核心的光纖應盡量用不同顏色的標簽來區分。

機房內網絡設備之間互聯線纜均需要經過橋架走線（單機柜內除外），橋架內光纖布放示意圖：

如圖所示，橋架內光纖和網線分開整齊布放，每隔一段距離用扎帶捆綁，保持美觀。

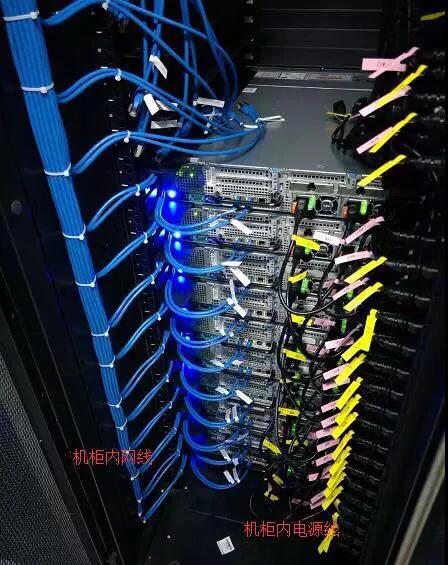

機柜內（普通服務器機柜）主要有內網AOC線纜和ILO管理網線線纜，另外有電源線線纜。因此單機柜內線纜數量會較多，每種線纜都需要在機柜內側摁扎布放。如下圖所示

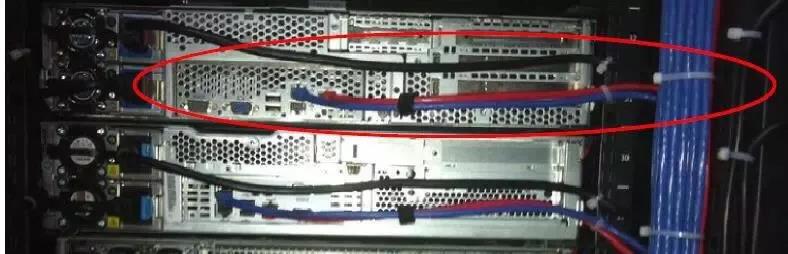

不同線纜用不同顏色的線區分，如內網線：藍色，ILO線：灰色，電源線：黑色，預留的線纜長度不宜過長，能從一側PDU到另外一側PDU即可，預留過長線纜會對理線造成影響。上下兩臺服務器之間布線及捆綁要求如下圖：（因網線有電磁干擾,要做到強弱分開,電源線與網線要分開捆扎）

核心－內網TOR標簽：因單臺TOR有4條MPO線分別上聯4臺內網核心，因此用標簽顏色來區分上聯到不同內網核心，如紅色、黃色、藍色、綠色分別對應內網核心1,2,3,4；標簽格式統一用"機柜A~機柜B#第幾根"模式，如XX機房-02-01~XX機房-01-08#1。按照習慣，機柜A為核心機柜，機柜B為非核心機柜。

特殊設備互聯標簽：無論是網線還是光纖纖等特殊網絡設備之間互聯布線，標簽統一標注為"機架A~機架B#第幾根"模式，如XX機房-02-08~XX機房-01-08#1。

內網接入交換機－服務器互聯標簽：正面反映內網接入交換機的機架位和端口信息，反面反映服務器的機架位信息；如正面A1-4-J-17-24-Gi1/1，反面J-17-01（其中A1-4表示機房名，J指的是第J列，017指的是17個機柜，24表示第24個托盤位置，Gi1/1指的是交換機的1/1端口。反面表示為服務器所在機架位）；
